Google Tensor चिप श्रृंखला एक महत्वपूर्ण विकास के लिए तैयार है, हालिया लीक में एक रोमांचक झलक मिलती है कि हम आगामी Tensor G5 और G6 से क्या उम्मीद कर सकते हैं। इन लीक के अनुसार, Google कथित तौर पर अपने चिप निर्माण को सैमसंग से TSMC में स्थानांतरित करेगा, G5 चिप को “लगुना” कोडनेम दिया जाएगा और TSMC की अत्याधुनिक 3nm N3E प्रक्रिया का उपयोग करने के लिए सेट किया जाएगा। उत्पादन में यह बदलाव प्रदर्शन, दक्षता और समग्र विश्वसनीयता में सुधार की पेशकश कर सकता है, जिससे Google के पिक्सेल उपकरणों को उल्लेखनीय प्रतिस्पर्धात्मक बढ़त मिलेगी।

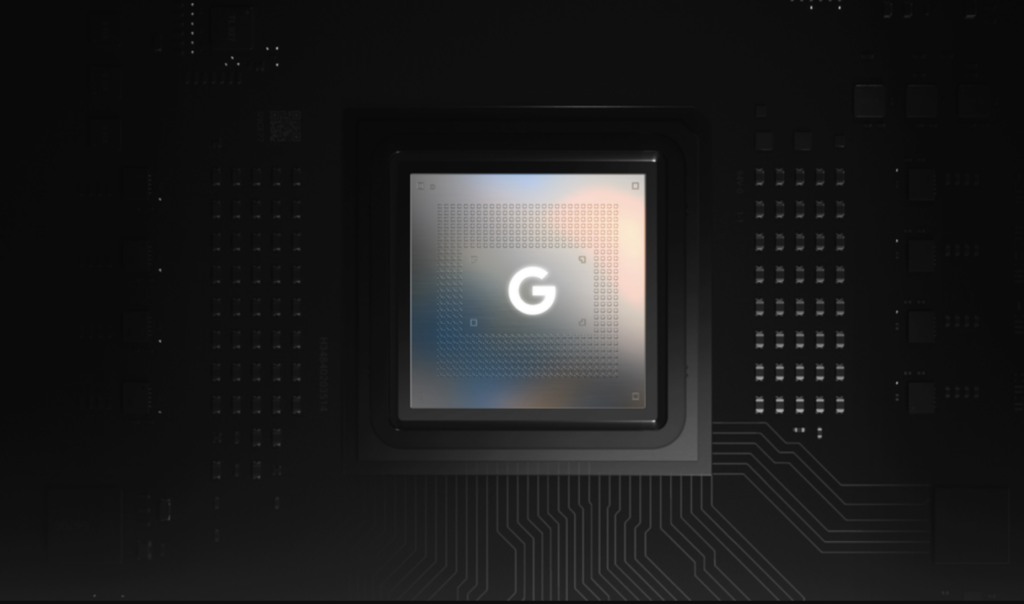

Google Tensor G5 चिप डिज़ाइन के अंदर
कथित तौर पर Tensor G5 में एक परिष्कृत CPU कॉन्फ़िगरेशन की सुविधा होगी, जिसमें 1x आर्म कॉर्टेक्स-X4 प्राइम कोर, चरम प्रदर्शन के लिए क्लॉक किया गया, 5x कॉर्टेक्स-A725 प्रदर्शन कोर और 2x आर्म कॉर्टेक्स-A520 दक्षता कोर शामिल होंगे। इस मल्टी-कोर व्यवस्था को हल्के कार्यों के लिए ऊर्जा दक्षता बनाए रखते हुए Tensor G5 को गहन कार्यभार संभालने में सक्षम बनाना चाहिए। इसके अतिरिक्त, चिप में इमेजिनेशन टेक्नोलॉजीज से एक डुअल-कोर डीएक्सटी-48-1536 जीपीयू यूनिट होने की उम्मीद है, जो 1.1 गीगाहर्ट्ज़ पर क्लॉक किया गया है, जो ग्राफिक्स बूस्ट का वादा करता है जो पिक्सेल उपकरणों पर गेमिंग और अन्य जीपीयू-गहन अनुप्रयोगों को बढ़ा सकता है।
Tensor G5 गीकबेंच स्कोर यहाँ हैं।
– 1 एक्स कोर @ 3.40 गीगाहर्ट्ज
– 2 एक्स कोर @ 2.44 गीगाहर्ट्ज
– 5 x कोर @ 2.86 गीगाहर्ट्ज़
– पावर वीआर ग्राफिक्सविचार? pic.twitter.com/iyVBNpBir4
– संजू चौधरी (@saanjjjuuu) 2 नवंबर 2024
गीकबेंच लीक: मिलिए “Google फ्रेंकल” से
उत्साह को और बढ़ाते हुए, “Google फ्रेंकल” नामक एक नया उपकरण गीकबेंच पर सामने आया, जिससे अटकलें लगाई जाने लगीं कि यह Tensor G5 हो सकता है। लिस्टिंग पिछली रिपोर्टों के अनुरूप है, जिसमें एक सीपीयू सेटअप दिखाया गया है जिसमें 3.40 गीगाहर्ट्ज तक चलने वाला एक उच्च-प्रदर्शन कोर, 2.86 गीगाहर्ट्ज तक चलने वाले पांच प्रदर्शन कोर और 2.44 गीगाहर्ट्ज तक चलने वाले दो दक्षता कोर शामिल हैं। यह कॉन्फ़िगरेशन शक्ति और दक्षता दोनों के लिए डिज़ाइन की गई एक संतुलित चिप का सुझाव देता है, जो अंतिम उपयोगकर्ताओं के लिए बेहतर मल्टीटास्किंग और तेज़ ऐप प्रदर्शन में तब्दील हो सकता है।
पावर वीआर रहस्य
गीकबेंच लीक में एक दिलचस्प विवरण से पता चलता है कि चिप पिछली रिपोर्टों में उल्लिखित इमेजिनेशन टेक्नोलॉजीज डीएक्सटी-48-1536 जीपीयू के बजाय पावर वीआर ग्राफिक्स का उपयोग करती है। हालाँकि, पावर वीआर अभी भी इमेजिनेशन टेक्नोलॉजीज के जीपीयू लाइनअप का हिस्सा है, इसलिए यह विसंगति पर्याप्त नहीं हो सकती है। वैकल्पिक रूप से, यह प्रोटोटाइप पर एक प्रायोगिक सेटअप का संकेत दे सकता है, जिसका अर्थ है कि अंतिम G5 चिप में अभी भी अपेक्षित GPU इकाई की सुविधा हो सकती है।
क्या उम्मीद करें
हालाँकि ये लीक हुए स्पेसिफिकेशन आशाजनक लगते हैं, लेकिन बेंचमार्क स्कोर को सावधानी से देखना आवश्यक है। शुरुआती प्रोटोटाइप अक्सर फाइन-ट्यूनिंग से गुजरते हैं, और स्कोर चिप की अंतिम प्रदर्शन क्षमताओं को प्रतिबिंबित नहीं कर सकते हैं। यदि लीक हुए विवरण सही हैं, तो Google का Tensor G5 एक बड़ी छलांग का प्रतिनिधित्व कर सकता है, विशेष रूप से TSMC की विनिर्माण विशेषज्ञता के साथ बिजली दक्षता और प्रसंस्करण गति को बढ़ाना।
Google की आगामी टेन्सर चिप प्रगति पर अधिक आधिकारिक विवरण सामने आने पर हमारे साथ बने रहें।
